Parmi les premiers de la gamme Bermascope et déjà une belle réussite, le D53 a été à priori moins distribué que son successeur le D53M (avec le M pour modifié?). Il en existe plusieurs variantes qui reflètent peut-être la quête de la bonne formule lors des débuts de la marque.
A ce stade des recherches sur le sujet, j'ai pu identifier avec certitude (photos à l'appui!) quatre variantes du D53 identifiables par des organisations de façades différentes quant à la connectique des bobines à tester (ainsi que des couleurs de fond du panneau de commande)… mais il y en a peut-être plus encore. Au passage, si vous regardez attentivement les manuels et documents techniques proposés dans le menu de gauche, vous verrez qu'au sein d'un même document il existe des erreurs entre les photos et les schémas théoriques de la façade! Il y a même sur ces documents une cinquième version avec un panneau de commande dépourvu de sortie 12v 😉

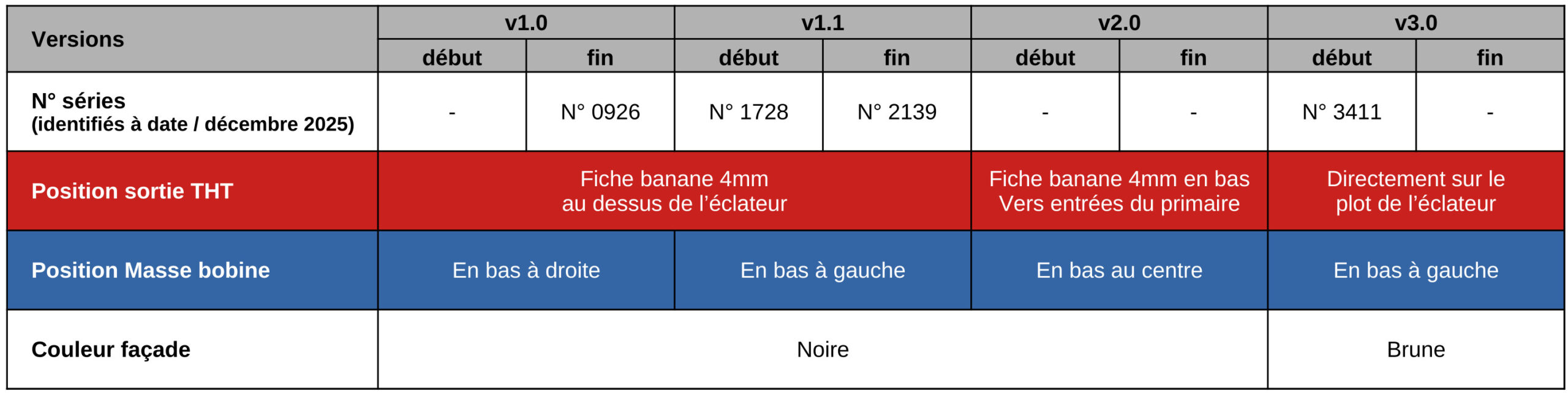

Pratiquement et de manière synthétique, je vous propose ce petit tableau que j'aimerais pouvoir enrichir. Si par bonheur vous avez un D53 dans votre atelier, je vous remercie de bien vouloir me communiquer une photo de la face avant et son numéro de série svp. Merci d'avance 😉
version 1.0

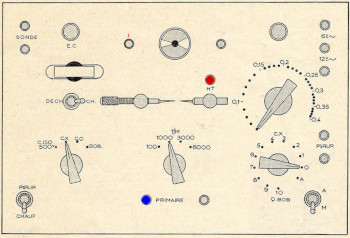

version 1.1

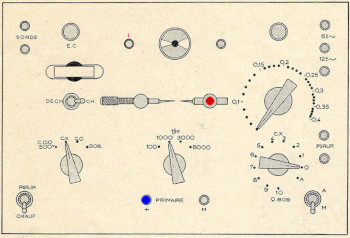

version 2.0
version 3.0
____________
Il y a également et pour simplifier encore un peu les choses quelques cas avec des différences internes dans le choix des composants comme les condensateurs de filtrage sur la ligne 500Vdc normalement jumeaux et qui sont parfois orphelins… Jusque là fortement suspecté d'après des photos aperçues sur le web mais pas suffisamment explicites pour avoir des certitudes, c'est désormais avéré… plus d'infos à venir et j'espère quelques photos aussi 😉
____________

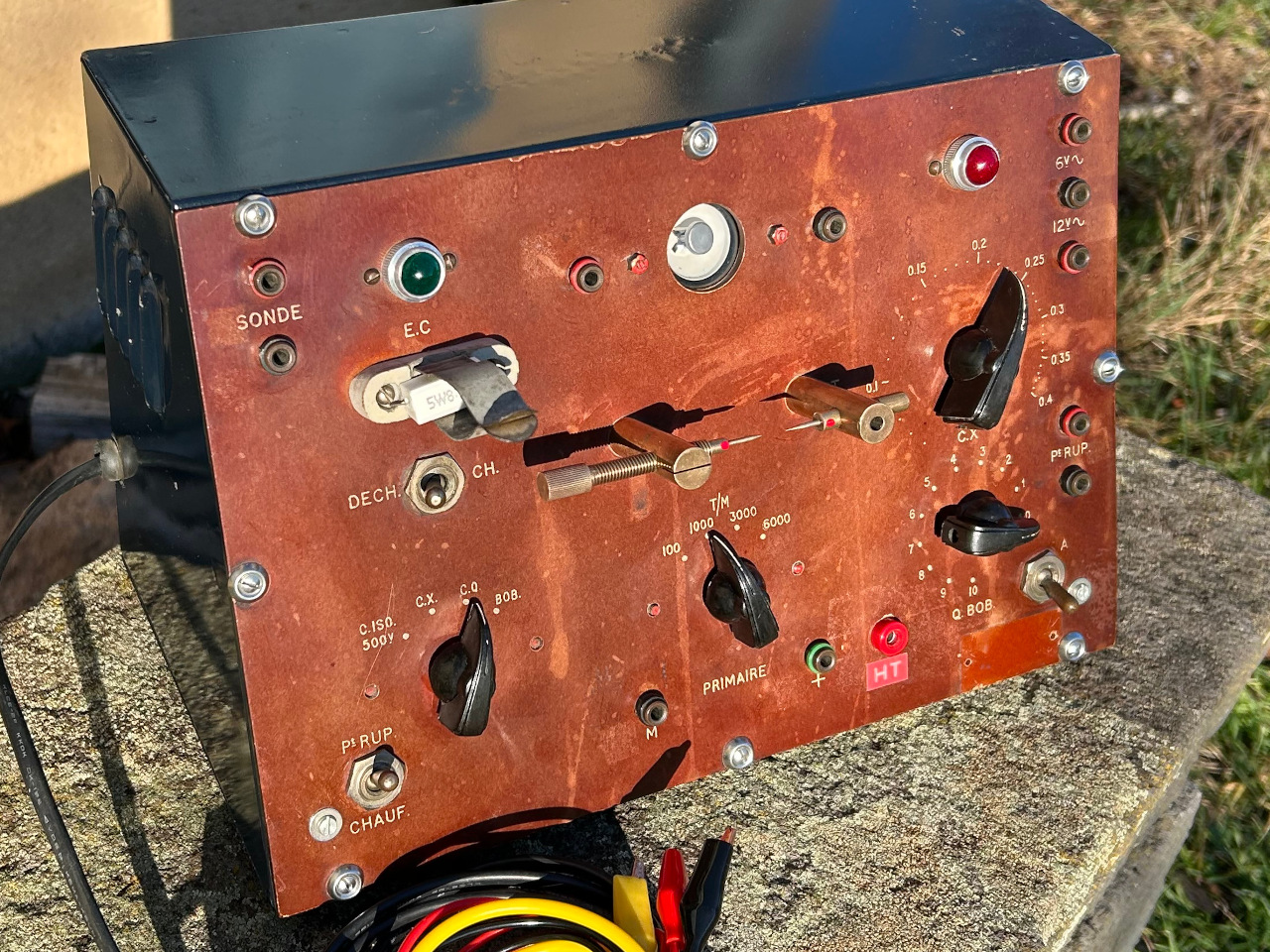

D53 version 3.0 (notez la modification d'un précédent propriétaire pour ramener la prise HT en bas de la façade!)
