Au fil de mes longues heures de recherches d’informations sur les Bermascope D53, j’avais cru apercevoir une étrangeté concernant les condensateurs de filtrage qui participent à l’élaboration du 500Vdc de nos contrôleurs. Sauf que les rares photos aperçues ici et là n’étaient pas assez claires pour en faire une certitude.
Pour résumer, le montage traditionnel des deux condensateurs de filtrage montés en série semblait aussi avoir existé avec un seul gros condensateur.
Et c’est là que la magie de Noël a encore fonctionnée! En effet, Alexis C. qui m’a fait parvenir son exemplaire de D53 pour révision en cette fin décembre, ne se doutait pas que son appareil était LA preuve que je cherchais 😉
Je vous laisse découvrir de quoi on cause:

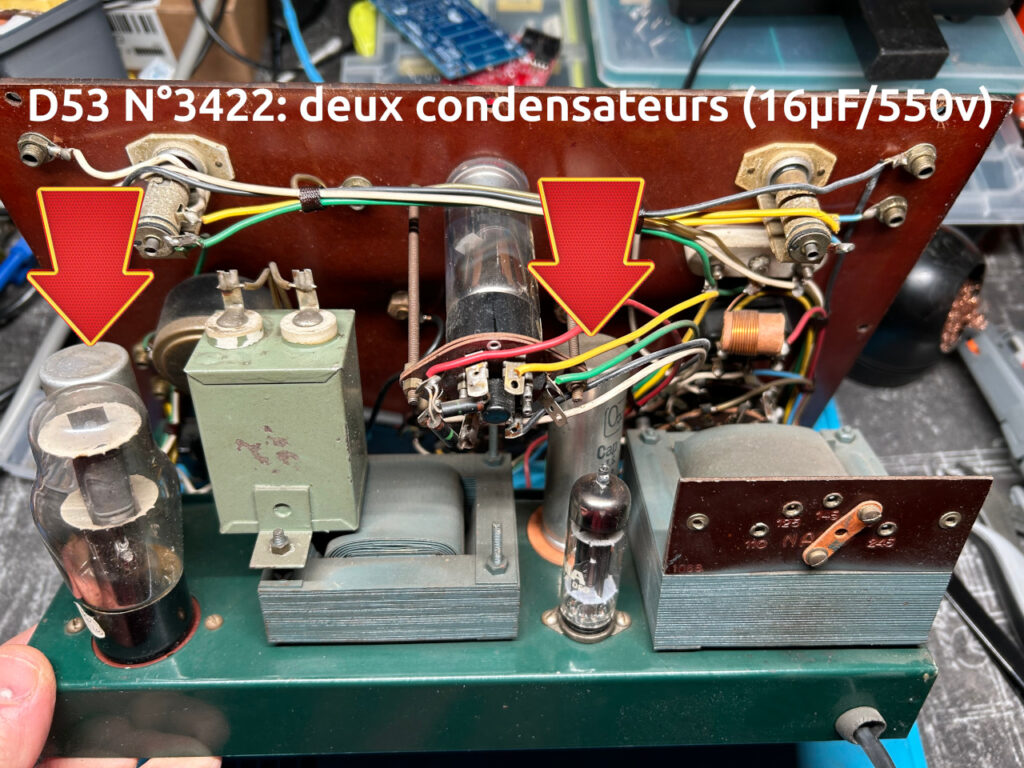

A ma gauche le montage usuel, et à ma droite le fameux montage alternatif!
Puisque ce montage existe vraiment, profitons-en pour voir comment remplacer élégamment ce gros condo de 8µF/1000v qui a perdu toutes ses caractéristiques vitales et ne saurait être réformé malgré mes tentatives.

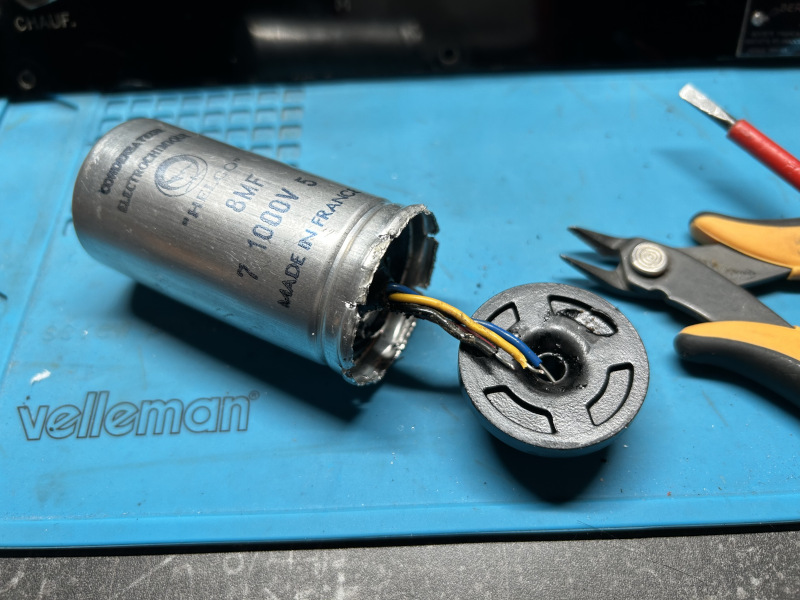

Tout d’abord, il faut le déposer puis l’ouvrir par le bas. On va en extraire le contenu.

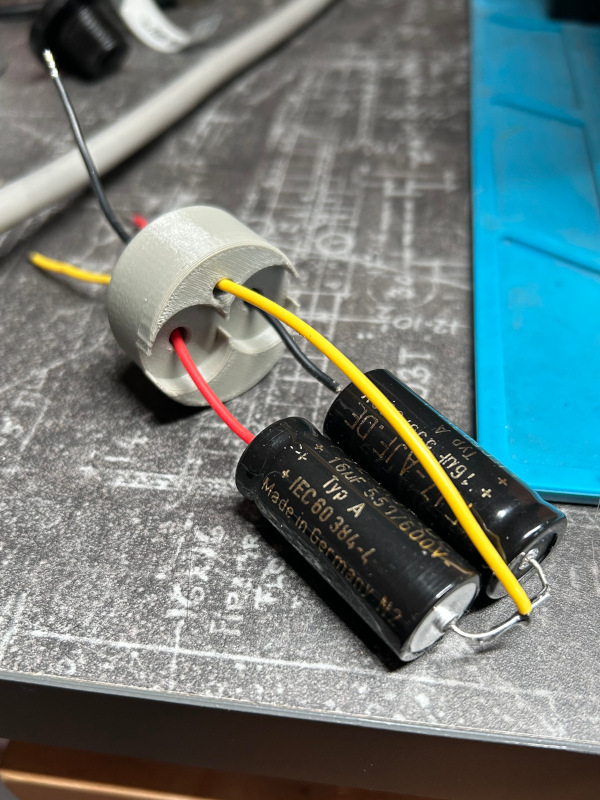

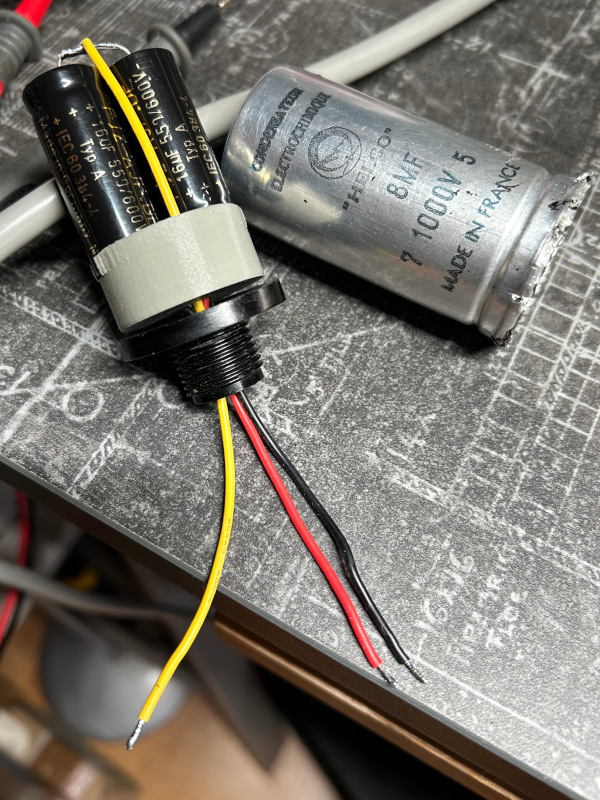

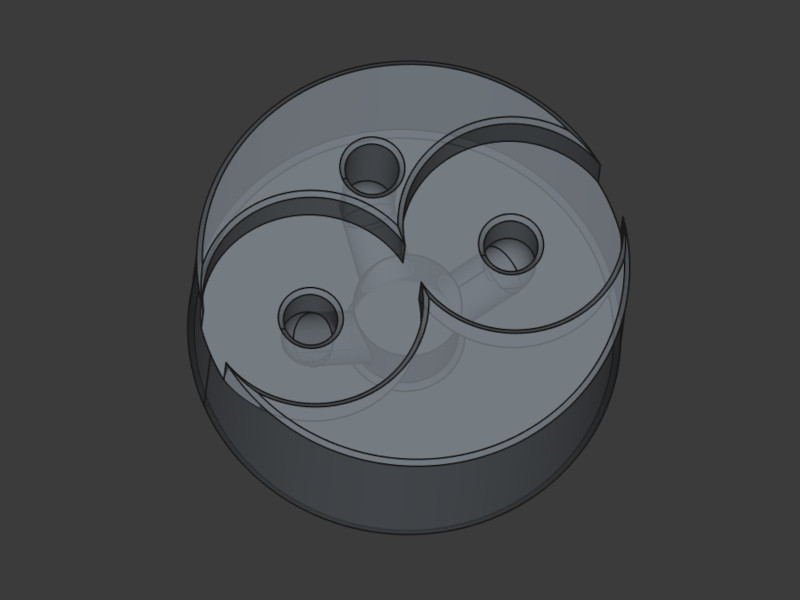

Ensuite, l’idée c’est de remplacer ce gros pépère par deux p’tits jeunots récents dont l’union fera la force: le 8µF/1000v va céder sa place à deux 16µF/550 en série. Pour y parvenir, j’ai dessiné un petit montage que j’ai ensuite imprimé en 3D… la suite en images:

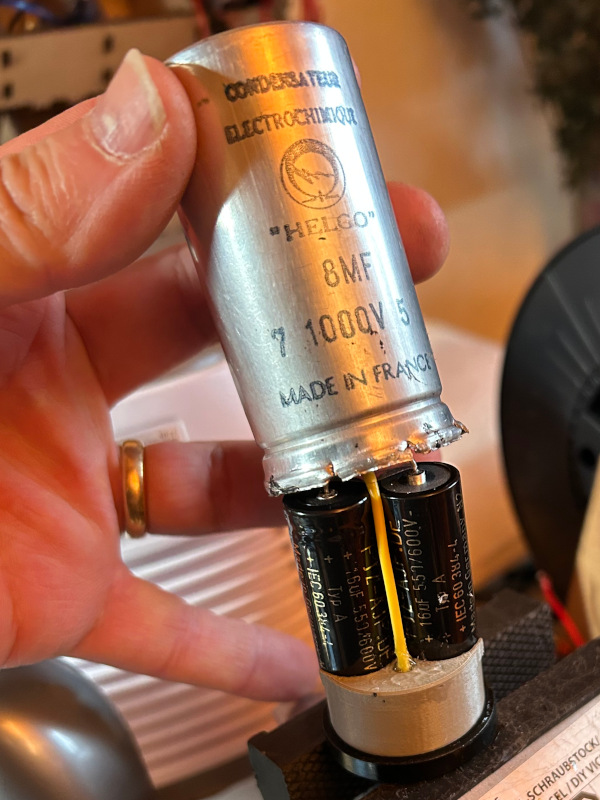

Voilà, il suffit de sertir le capot sur l’embase comme à l’origine, et notre bonhomme devrait retrouver sa place sur le carter du contrôleur.

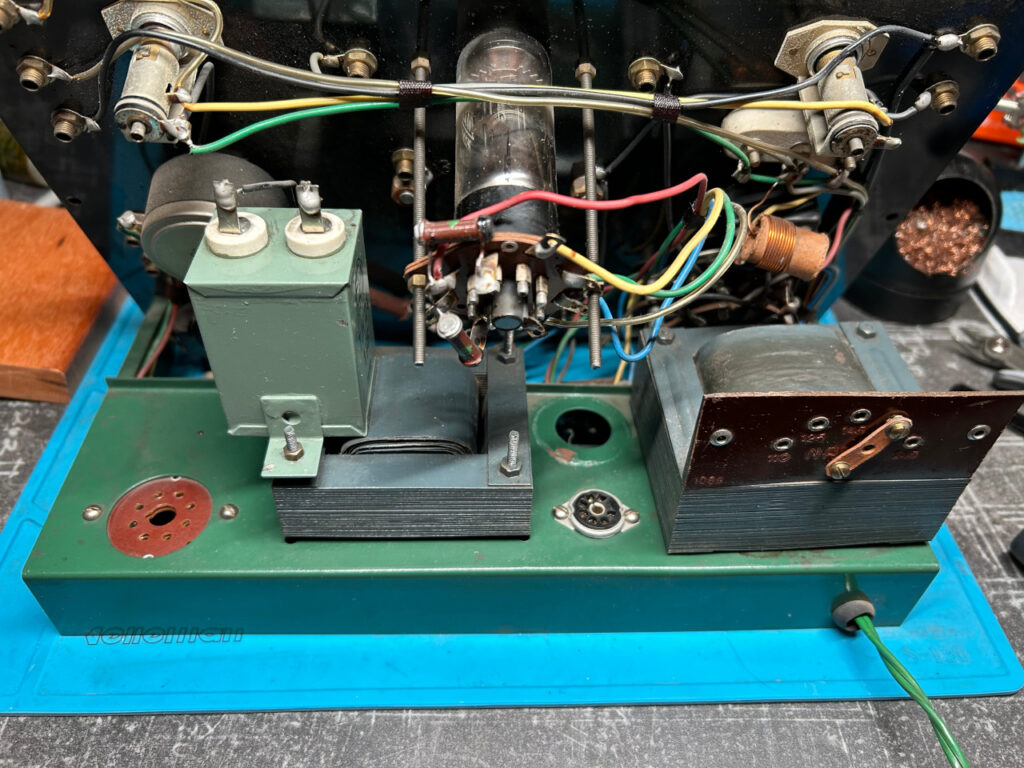

Notez au passage que l’usinage du carter a été prévu à un seul trou (photo ci-dessous, le seul trou dans la tôle et qui n’est pas pourvu d’un composant!), preuve que cette configuration a dû perdurer un certain temps pour décider de modifier aussi la chaîne de production!
Reste à trouver les limites de début et fin de cette variante… comme toujours, je fais appel aux volontaires pour partager leurs infos (N° de machine, nombre de condensateurs) ici-même 😉
